工程概況
南四湖韓莊節制閘是南四湖泄洪和南水北調東線工程的關鍵控制性工程，位于山東省微山縣韓莊鎮，屬水利部淮委沂沭泗水利管理局的直管工程。韓莊節制閘建成以來，在防汛、調水、灌溉、航運等方面發揮了巨大的作用。該閘共31孔，每孔凈寬12m，總寬435.6m，分兩次建設，1960年9月建成17孔老閘，1978年在老閘兩側各擴建7孔新閘。老閘采用12×7.2—6.5米弧形鋼閘門；新閘采用 12×9—8.3米弧形鋼閘門。新、老閘弧形閘門分別采用2×250 kN和2×200 kN雙吊點固定卷揚式弧門啟閉機啟閉。2004年進行除險加固改造，更換31孔工作閘門及啟閉機、檢修門及其啟吊設備。

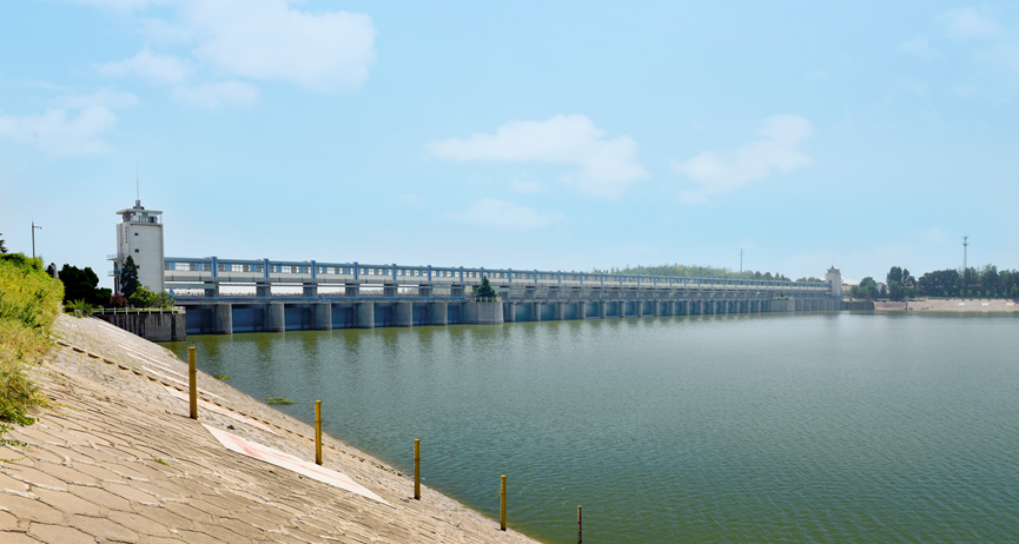

（南四湖韓莊節制閘工程）
技術特點
1．利用有限元分析方法，國內首次研究了遠吹程（30km）、大風速等波浪要素對大型露頂式弧形閘門門體、支臂型式、結構荷載、應力狀態、變形及振動的影響，為弧形閘門的結構設計提供了理論依據。

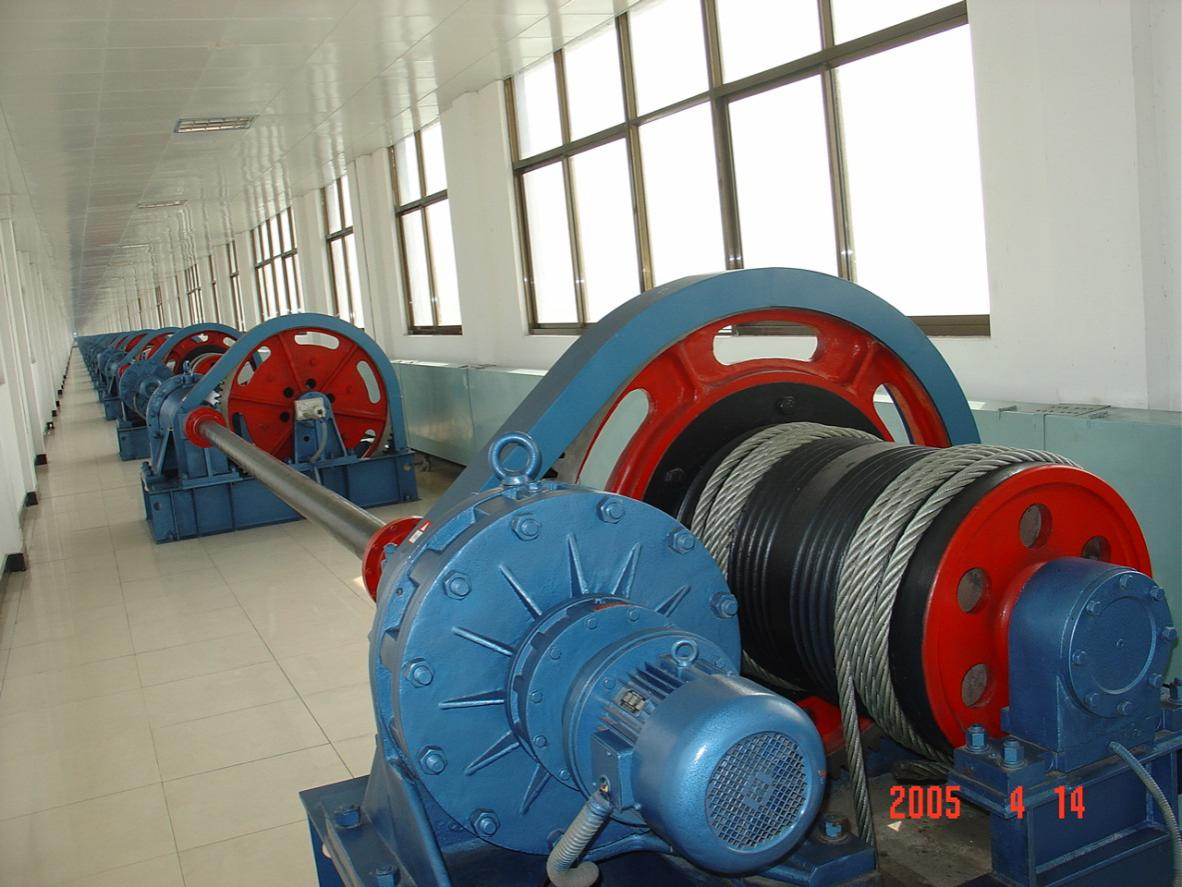

（南四湖韓莊節制閘直聯型固定卷揚啟閉機）
2．研發了直聯型固定卷揚弧門啟閉機新機型，填補國內空白，獲得兩項實用新型專利；將有限元分析、模糊優化技術應用于啟閉機的卷筒和開式齒輪設計，并在韓莊閘實際工程中得到應用，提高了固定卷揚啟閉機的經濟技術水平。具有結構緊湊、體積小、重量輕、使用壽命長、可靠性和自動化程度高、技術參數先進、維護工作量少、便于運行管理和造價低等優點。

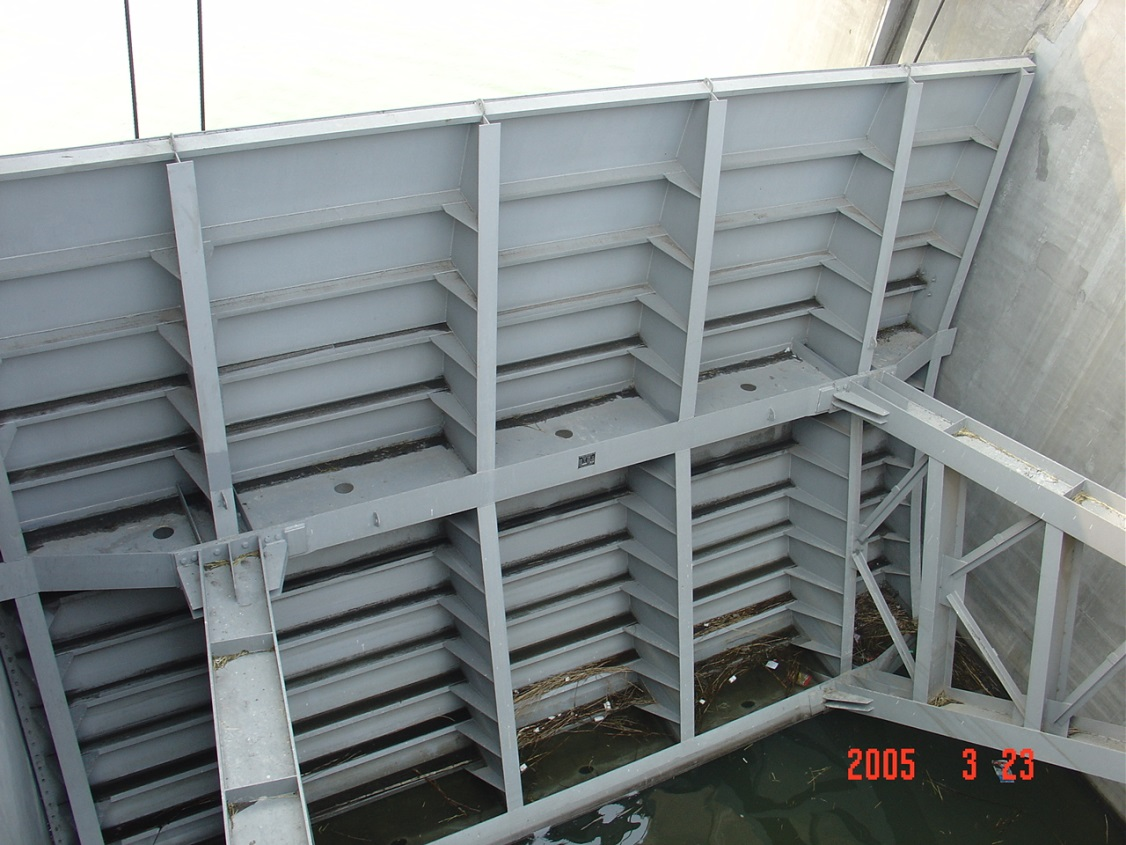

（南四湖韓莊節制閘大型弧形閘門）
3.研究了弧形閘門支鉸加固技術，采用自潤滑球面關節軸承＋偏心套方法，解決了加固改造工程常見的弧形閘門支鉸同軸度安裝誤差超標嚴重的技術難題，取得了良好的應用效果。
獲獎情況：
研發的“水工閘門及啟閉系統新技術研發與應用”獲2015年度省科技進步二等獎；“南四湖韓莊節制閘加固改造工程設計”獲山東省優秀工程勘察設計二等獎；“弧形閘門支鉸加固技術研究與應用”獲山東省水利科技進步一等獎。
